ゴム成型について

弊社では、シリコンゴムを中心としたさまざまなゴム材料を取扱い、その特性を生かした『機能性ゴム製品』の製造をしております。
最新の真空成型プレス機を使用して、高品質を求めるようなシールゴムやあらゆる成型品を製造し、ゴム単体の製品はもちろん、金属との加硫接着製品なども加工します。
量産品の生産だけでなく、製品開発の協力や試作品の生産も積極的に受託し、弊社の製造する高品質のゴム成型製品は、多くのお客様にご好評いただいております。

プレス成型の仕組み

弊社では直圧成形(コンプレッション)のゴム金型成型方式で製品を製造します。一般的に用いる方式で、金型に掛かる費用も安価であり、製品の単価も比較的安価となっております。

主要設備

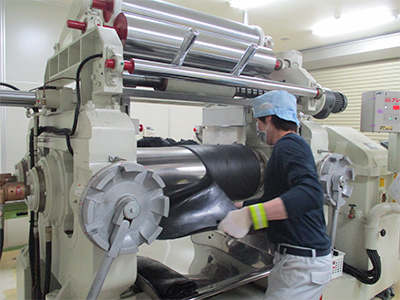

ゴム練りロール機

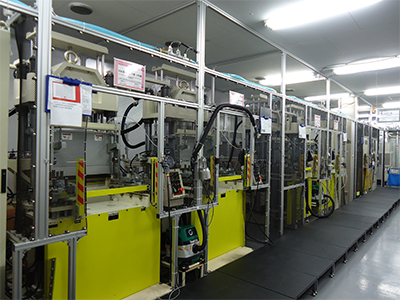

真空成型プレス

設備名 メーカー・型式・能力 台数
ゴム真空プレス成型機 日東・200t(盤面サイズ:450×450mm) 10
ゴムプレス成型機 100t 1
ミキシングロール機 関西ロール/日東 16インチ 1
ミキシングロール機 試作用(小型)6インチ 1
電気炉 最高温度 210℃ 5
自動送りゴム切断機 1
サンドブラスト機 2
引っ張り試験機 東洋精機製作所・ストログラフ R-1 1
SD型レバー式試料裁断器 ダンベル 1
ビデオマイクロスコープ 1
キュラストメーター テックプロジャパン・CURELASTOMETER V 1
3Dスキャナ型 三次元測定機 キーエンス・VL-500 1

生産依頼事例

自動車用部品メーカー製品

自動車用エンジン回りのゴム部品について量産の相談があり、複数型同時立上げを実施しました。
多くが自動車ワイヤーハーネス部の防水を目的としたコネクタシールやワイヤーシールで、100%の品質を求められました。
メーカー様の精密金型設計技術を施した高寸法精度の製品であり、全数検査が必要なほど常に高品質が求められる製品ですが、弊社の高い水準での品質管理システムと、安定生産できる製造管理技術によって、メーカー様からの高い要求に対しQCDを満足させております。

釣り具関連用品メーカー製品

薄さ0.2mm以下の極薄ゴムシート成型の相談があり、弊社にてテスト生産を実施しました。
数種類の希望カラー色合わせや、厚みムラの問題をクリアし、お客様の希望するゴムシートを造ることができました。
成型したゴムシートから製品加工を施し、品質確認から製品梱包までも弊社で引き受けることになりました。
厚み精度を中心に、高品質が求められる製品ですが、弊社の製造部門と品質部門の管理技術により、安定して高品質の製品を提供しております。

工業製品用ゴムメーカー製品

海外で生産していた製品の品質トラブルが多く、品質を重視した純国産品として製品をリニューアルする計画で、ゴム部品の成型を依頼されました。
相談を受けてみると、実物製品はあるものの、図面や指示書が無く、ゴムの材質すらわからないとのことでしたので、弊社で既存品のゴム材質調査から始め、まずは同等品を作らせていただきました。更に、既存品より高品質で高機能を求めていることから、新たな配合のゴム材料、形状等を提案させていただき、お客様のニーズに合った製品を作ることができました。

医療衛生製品メーカー製品

医療現場周辺等で使用されるゴム製品について、試作・量産の相談があり、ゴム材料の選定や、開発・設計のお手伝いもさせていただきました。
金属製品やプラスチック製品とは違い、ゴム製品は設計された形状が、必ずしも成型できるとは限らず、お客様と何度も打ち合せを重ね、より希望に近い形状の提案もさせていただきました。
また、医療関係に携わる製品ということもあり、よりクリーンな生産環境で、厳しい品質基準と重なるチェック体制をクリアした製品だけを納品させていただいております。

その他の事例

・杖、ステッキのゴム足 ・装置用圧力ゴムマット ・ジャバラクッションゴム
・医療関連特殊ゴムシート ・ダイヤフラム(引布シート) ・各種Oリング、シールゴム
・健康器具グリップ部品 ・玩具用ゴムタイヤ ・各種工業用ゴムキャップ

ゴム成型の様子
